Série LEV - Entrée à broches et manchons IEC

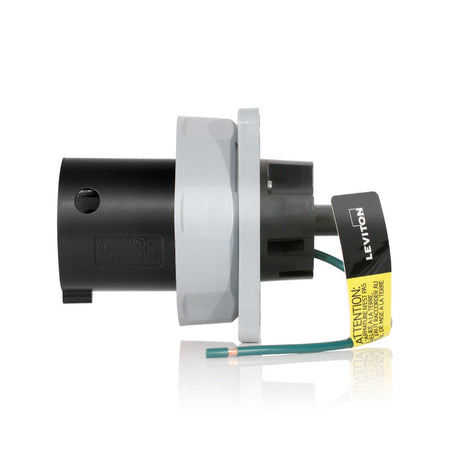

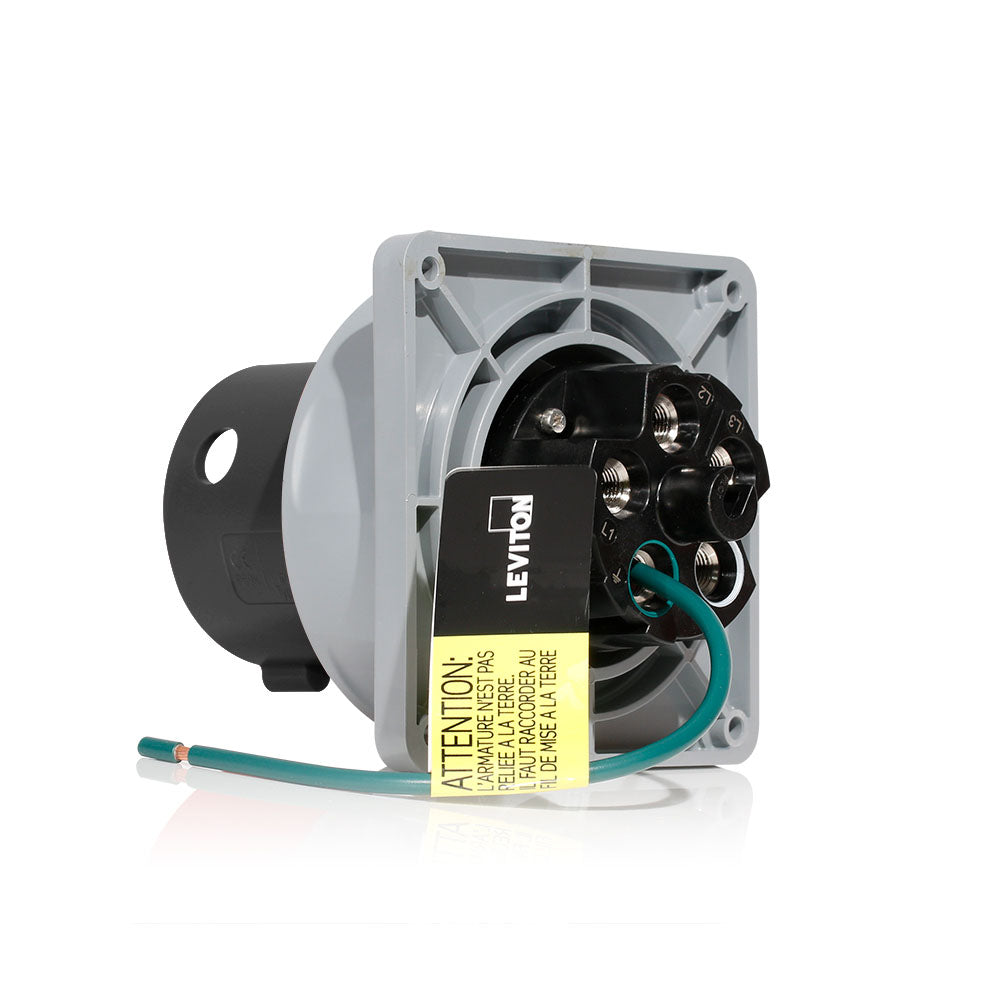

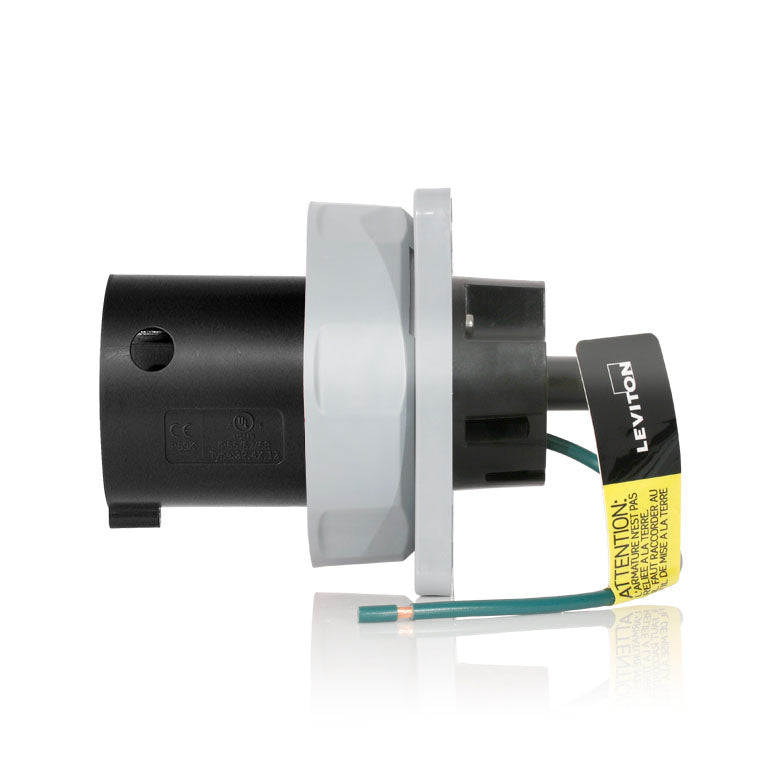

Prise triphasée 100 A, 600 V, 3P, 4W, série LEV, conforme aux normes nord-américaines IEC 60309-1 et 60309-2, entrée à broches et manchon, qualité industrielle, étanchéité IP66/IP67/IP68/IP69K, noire
Les dispositifs à broches et manchons de la série LEV IEC 60309 sont conçus pour simplifier votre installation, résister aux environnements les plus difficiles et améliorer la sécurité et la productivité :
- Les broches et les manchons nickelés sont autonettoyants et résistants à la corrosion.
- Des indices d'étanchéité supérieurs, notamment IP69K pour les applications de lavage/extérieures et l'indice IP68 exclusif à l'industrie pour l'immersion à long terme.
- Conception sanitaire certifiée NSF, fiable pour une utilisation dans les établissements de restauration.
Les dispositifs Leviton Pin & Sleeve sont des composants homologués UL et conviennent à une utilisation dans des assemblages de câblage préfabriqués lorsqu'ils sont câblés conformément à la norme UL1007.
Spécifications électriques
Ampérage 100 A
Coupure de courant certifiée pour la coupure de courant à courant et tension nominaux.
Tension diélectrique 3000V pendant 1 min.
Endurance 250 cycles en charge V et I nominale, 250 cycles à vide (100 A)
Puissance nominale : 30 ch
Tension maximale 600 V
Test de surcharge UL20 : 150 % du courant nominal et 100 % de la tension nominale pendant 50 cycles
Phase 3 - Phase
Pôle 3
SCCR200kA
Élévation de température maximale de 30 °C à courant nominal maximal (après surcharge)
Tension : 600 V CA
Fil4
Spécifications environnementales
Résistance à la corrosion testée au brouillard salin
Inflammabilité classée V-0 (support de contact), HB ou mieux (boîtier) selon la norme UL94
Indice de protection IP66, IP67, IP68, IP69K
Boîtier NEMA de type 3R, 4X, 6P et 12
NSF14159-1, Exigences d'hygiène pour la conception des équipements de transformation de la viande et de la volaille
Température de fonctionnement : -35 °C à +66 °C
Boîtiers résistants aux UV et stabilisés aux UV, classés F1
Spécifications des matériaux
Vis de montage en acier inoxydable 316
Porte-contact en nylon chargé de verre
Œillet/Joint Buna-N
Nylon modifié pour l'impact sur le logement
Vis de borne en acier inoxydable 303
Spécifications mécaniques
Couple de serrage des vis de fixation du collier de câble : 15 po-lb
Gamme de conducteurs : n° 6 AWG à n° 1 AWG
Test d'écrasement Acier inoxydable 302
Type de tête de montage : Chute de 30 pouces (76 cm) 8 fois après conditionnement à -25 °C pendant 6 heures. Chute de 72 pouces (183 cm) après conditionnement à -35 °C pendant 6 heures.
Résistance aux chocs selon la norme UL1682, -25 °C, 8 chutes d'une hauteur minimale de 76 cm (30 pouces).
Couple de serrage des bornes à vis : 50 po-lb
Caractéristiques du produit
Position de l'horloge : 5 heures
Configuration nord-américaine
Type de dispositif : Entrée
Marquages du produit : marque, certifications UL, CE et normes environnementales moulées. Numéro d’article, ampérage, tension, phases, puissance (HP), certification NSF sur l’étiquette.
Série LEV
Normes et certifications
Certification CECE
CSACSA C22.2 n° 182.1-13 (harmonisé avec UL 1682)
Norme IEC 60309-1, 60309-2
Normes NOMNOM –ANCE
Composants conformes à la directive RoHS
ULUL 1686 C2, UL 1682
Garantie
Garantie limitée de 5 ans
